电力金具中耐张线夹的技术要求

发布日期:2023-2-22 16:51:57  信息来源:本站原创

        耐张线夹用来将导线或避雷线固定在非直线杆塔耐张绝缘子串,起锚作用,亦用来固定拉线杆塔的拉线。耐张线夹是将导(地)线连接至耐张串(组)或金具串(组)上的金具。耐张线夹按结构和安装条件的不同,大致上可分为两类。
        ***类:耐张线夹要承受导线或地线的全部拉力,线夹握力不小于被安装导线或地线额定抗拉力的90,但不作为导电体。这类线夹在导线安装后还可以拆下,另行使用。该类线夹有螺栓型耐张线夹和楔型耐张线夹等。
        第二类:耐张线夹除承受导线或地线的全部拉力外,又作为导电体。因此这类线夹一旦安装后,***不能再行拆卸,又称为死线夹。由于是导电体,线夹的安装必须遵守有关安装操作规程的规定认真进行。

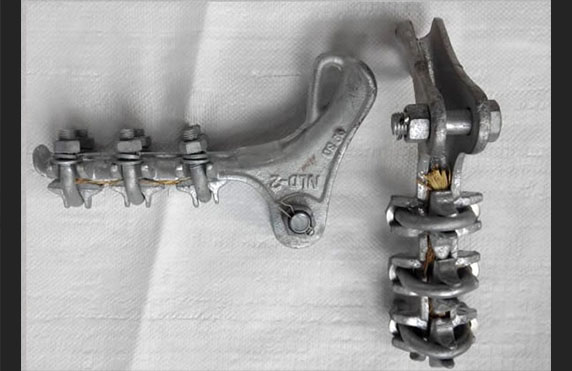

        耐张线夹按结构和安装方式分为螺栓型耐张线夹、压缩性耐张线夹、楔形耐张线夹和预绞式耐张线夹。螺栓型耐张线夹是用螺栓件固定导线的耐张线夹。压缩性耐张线夹是用压缩方法固定导线的耐张线夹。楔形耐张线夹是用楔子固定导线的耐张线夹。预绞式耐张线夹是将预成型螺旋条状物缠绕于导线或地线上,用于承受机械或电气荷载。
奥门精准免费资料大全
        耐张线夹技术要求。
(1)耐张线夹一般技术条件应符合GB/T 2314-2008的规定,并按规定的程序批准图样制造。
(2)耐张线夹的连接尺寸应保证与其所连接金具配合。
(3)承受电气负荷的耐张线夹不应降低导线的导电能力,其电气性能应满足如下要求:
①导线接触两端点之间的电阻,对于压缩性耐张线夹,应不大于同样长度导线的电阻;对非压缩性耐张线夹,应不大于同样长度导线电阻的1.1倍。
②导线接触处的温升不应大于被接续导线的温升。
③耐张线夹的载流量不应小于被安装导线的载流量。
(5)非压缩型耐张线夹的弯曲延伸部分,与承受张丽的导线、地线相互接触时,次弯曲延伸部分出口处的曲率半径应不小于被安装导线、地线直径的8倍。
(6)应使压缩型耐张线夹内部孔隙为***小,防止运功中潮气侵入。
(7)耐张线夹与导线、地线连接处应避免两种不同金属件产生双金属腐蚀问题。
(8)耐张线夹应考虑安装后,在导线、地线、金具接触区域不应出现由于微风震动、导线震荡或其他因素引起应力过大导致导线、地线损坏的现象。
(9)耐张线夹应避免应力于集中,防止导线、地线发生过大的金属冷变形。
(10)压缩型耐张线夹钢锚管非压缩部分的强度不应小于导线、地线计算拉断力的105%或符合需方要求。
(11)螺栓型耐张线夹强度不应小于导线计算拉断力的105%或符合需求方面的要求。
(12)压缩型耐张线夹应在管材外表面标注压缩部位及压缩方向。
